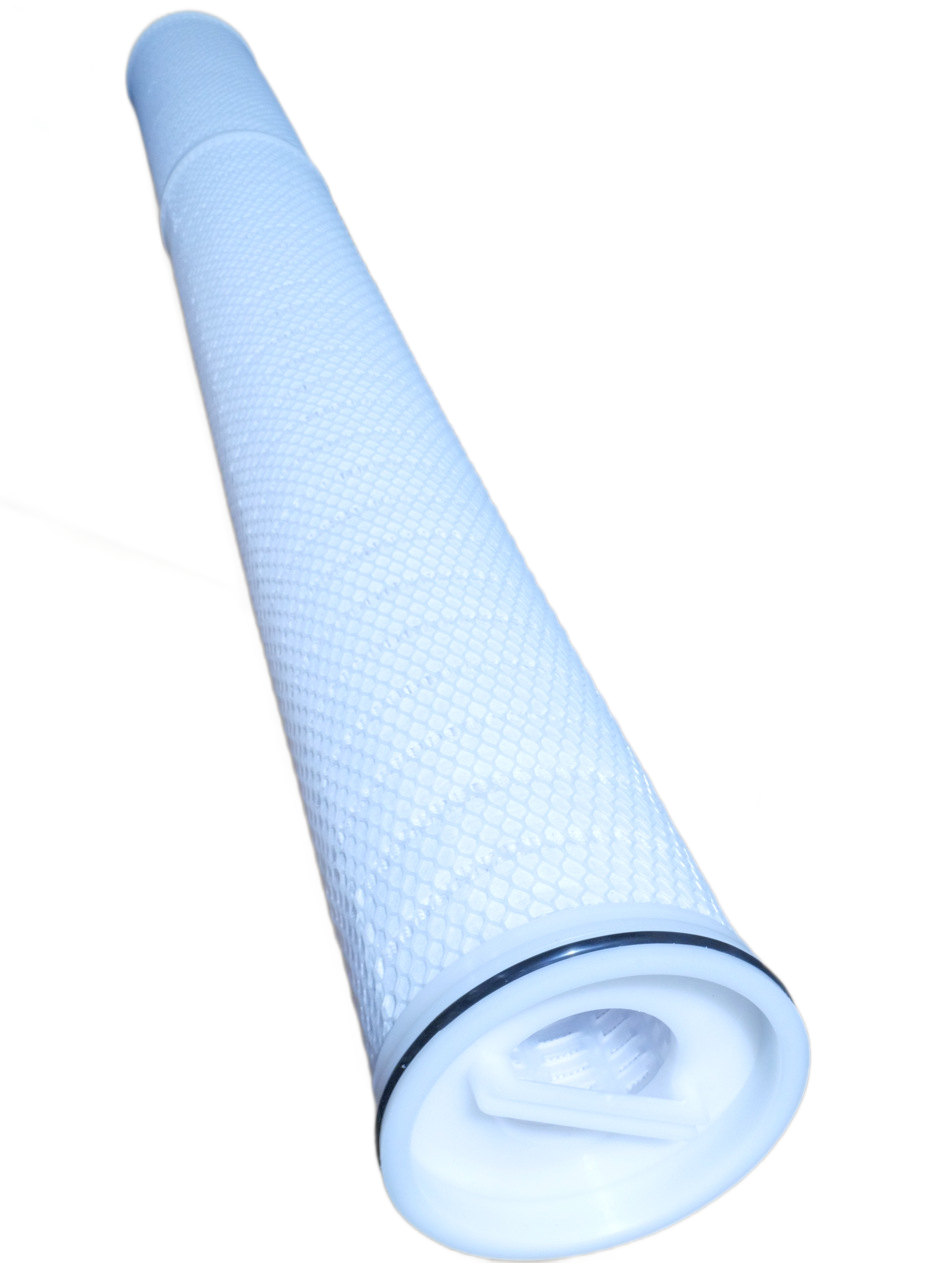

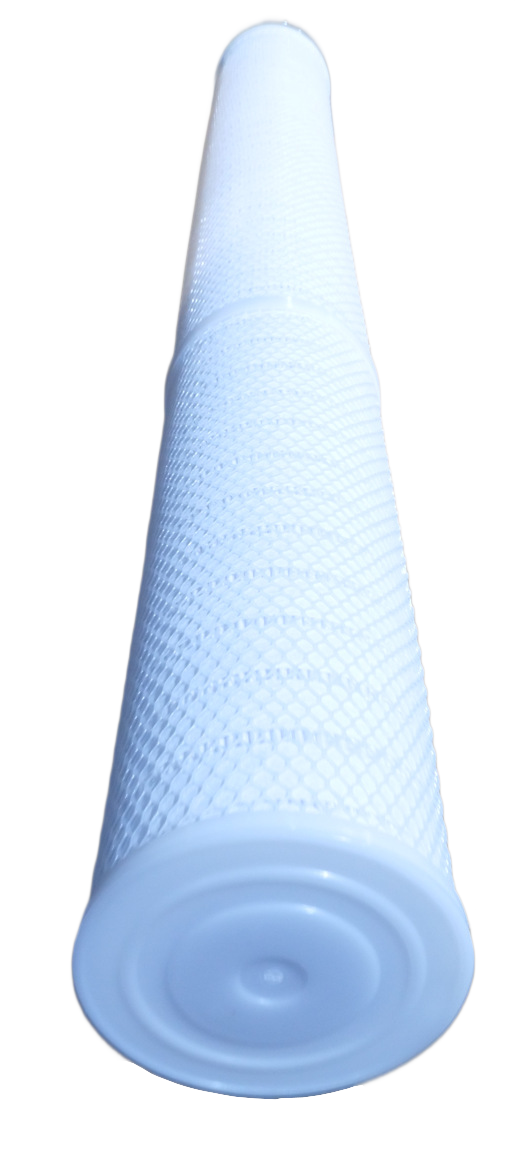

整体结构（由内到外完整层级）

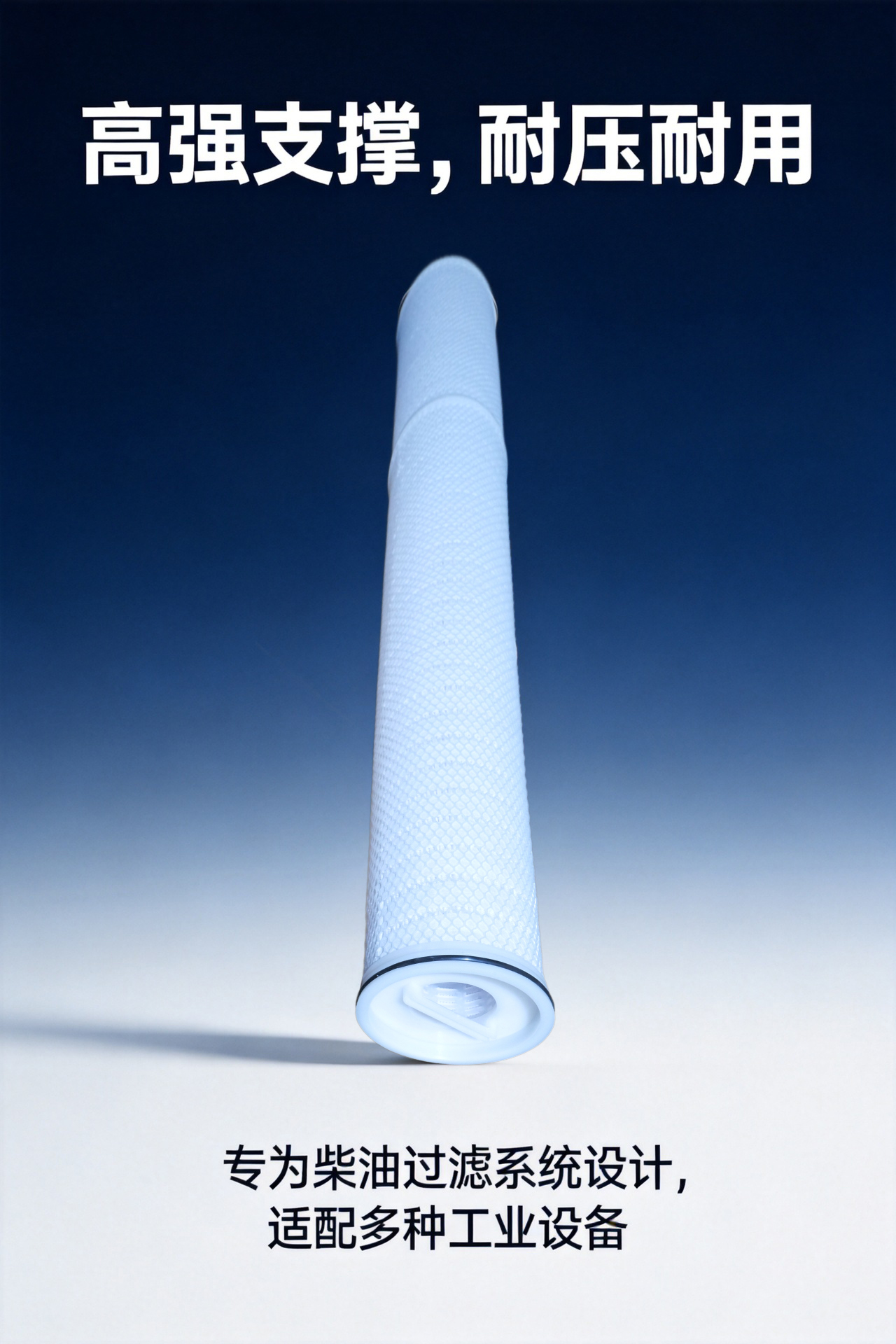

1. 内支撑骨架：PP 多孔中心管 / 304 不锈钢冲孔管，承受高压、防止滤材向内塌陷，导流介质流动

2. 多层折叠滤膜：PP 梯度折叠滤材（M 型高低褶），大直径（152/165mm），大幅提升过滤面积、纳污量；精度 1/5/10/20/40/70/100μm 可选

3. 中层衬网：PP 塑料网，隔开褶层、防止滤膜贴合堵流，分散水流降低压差

4. 外层保护套网：整筒一体式 PP 编织网 / 不锈钢方孔网，包裹滤材，阻挡大块泥沙、纤维硬物直接冲击滤膜，避免褶皱刮破、变形

5. 螺旋外缠带（关键加固结构）：PP / 尼龙扁带螺旋连续缠绕在套网外侧，紧密束缚外层网与内部折叠滤层，解决大流量高压下滤材膨胀、散褶、鼓包问题；均匀捆扎保证每道褶受力一致，提升整体耐压强度

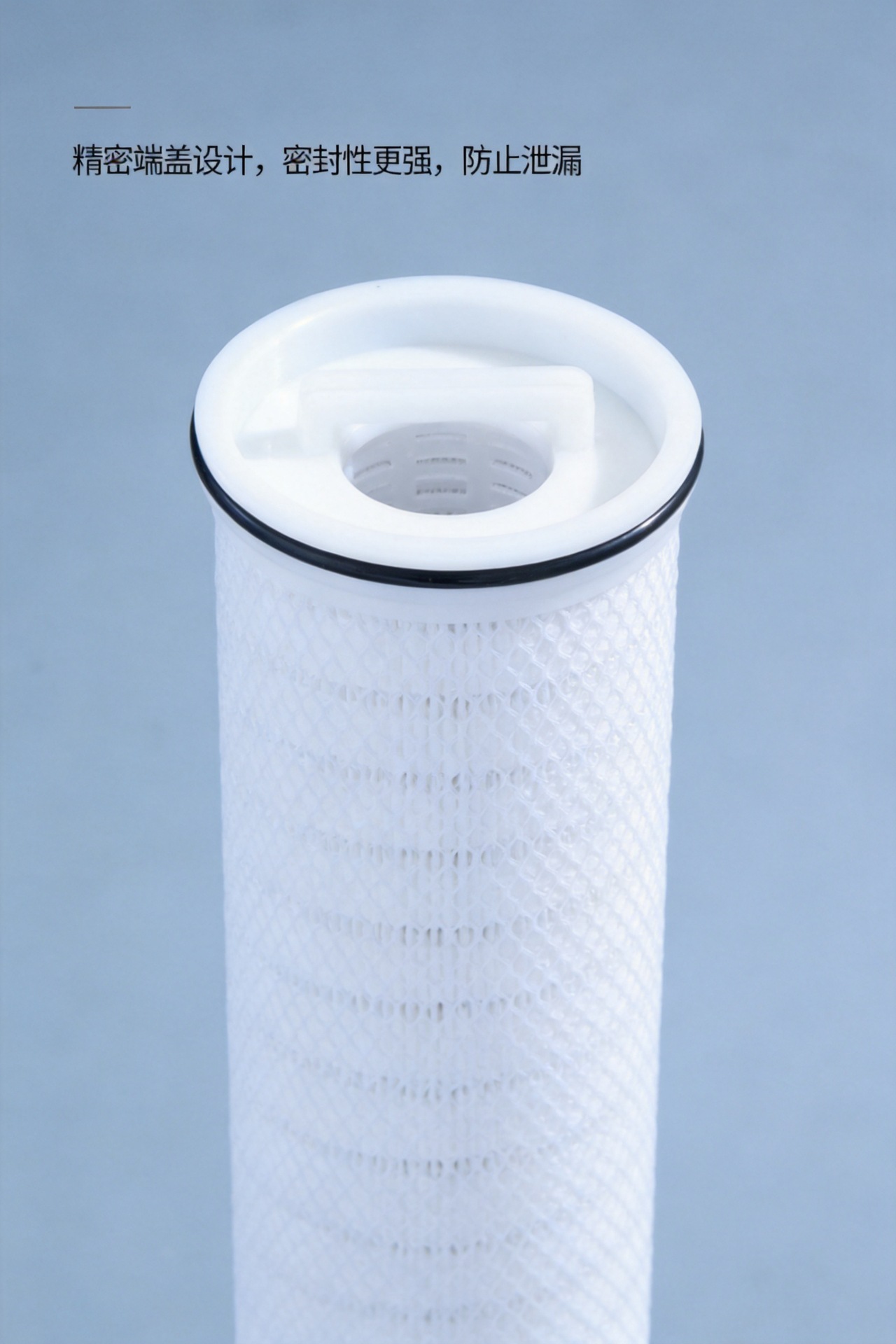

6. 上下端盖 + O 型圈：玻纤增强 PP 热熔焊接，无胶水无污染；密封胶圈可选 EPDM、NBR、氟橡胶，适配酸碱、高温工况

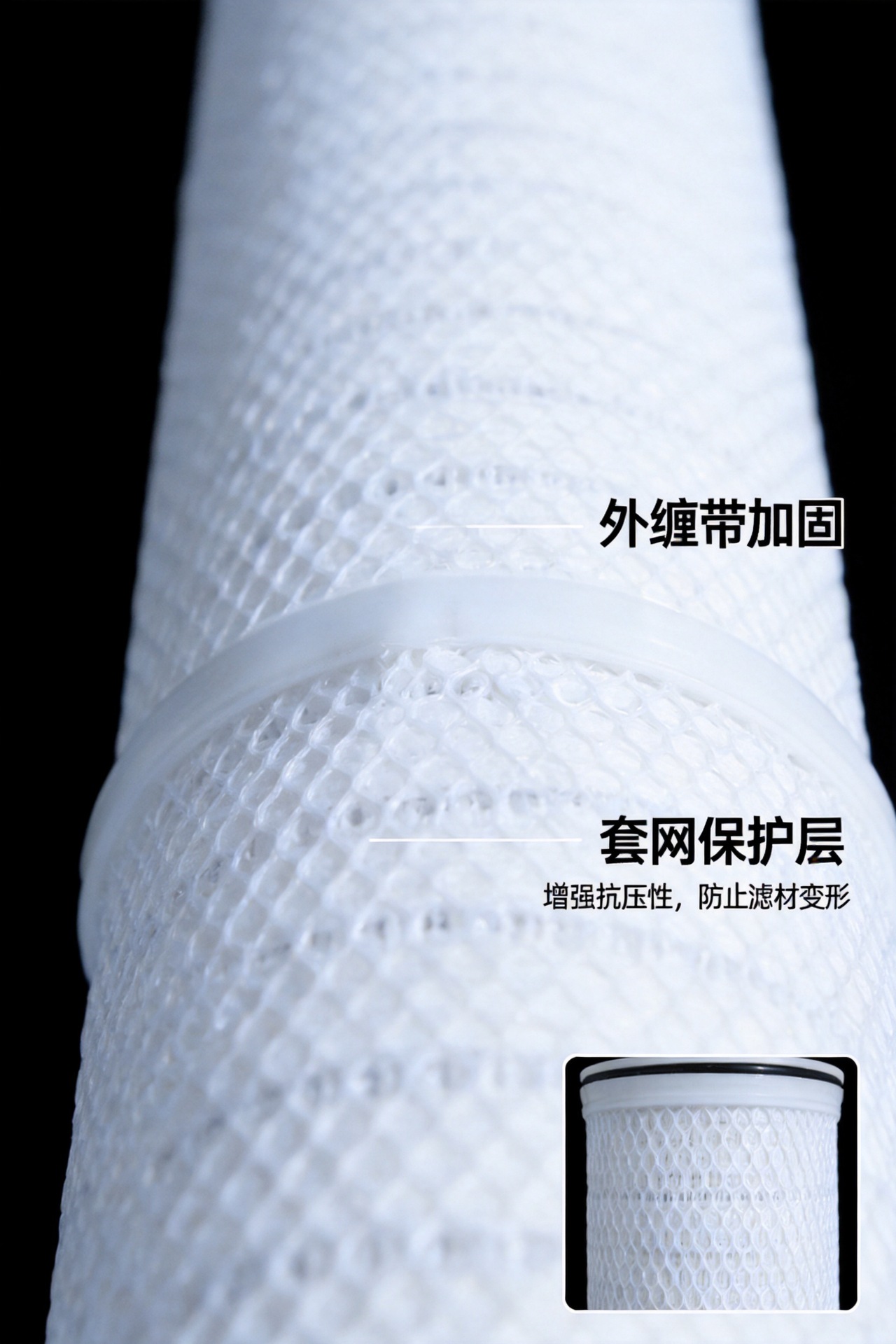

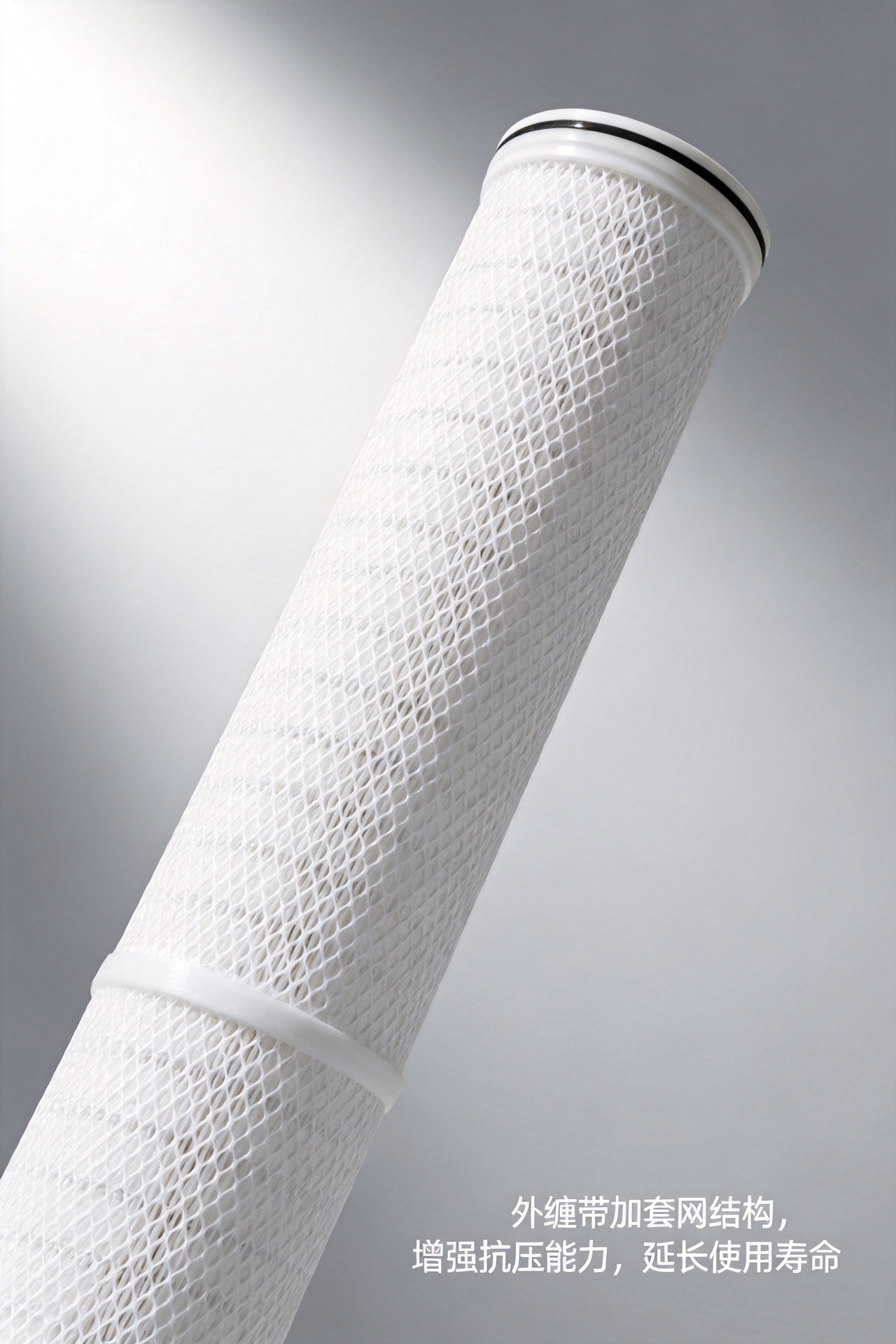

外缠带 + 套网双重加固核心作用

1. 套网（静态防护）

• 物理隔离大颗粒杂质，保护精密折叠滤膜不被硬物划伤

• 均匀分散流体冲击力，减少局部滤材磨损

• 整体包裹，防止褶皱外翻、松散

2. 螺旋外缠带（动态抗压锁紧）

普通无缠带大流量滤芯在高压、高浊水流下，滤材会向外膨胀、褶子散开，压差快速上升、易破损；外缠带螺旋捆紧优势：

1. 高压下牢牢锁住褶层，杜绝鼓包、散褶，zui大耐受压差提升至 0.35MPa 以上

2. 固定外层套网，避免套网移位、脱落

3. 让流体均匀渗透每一层滤膜，不出现局部短路，延长使用寿命 30%+

4. 方便拆装，外层不易刮手

核心性能参数

• 标准长度：20"、40"、60"

• 外径：152mm/165mm（大胖大通量）

• 单支流量（40 寸）：20~60m³/h，远超普通 40 寸滤芯（5~8m³/h）

• 过滤面积：40 寸约 8~10㎡

• 工作温度：PP 材质≤80℃；玻纤款≤120℃

• pH 适用：1~13（全 PP 款耐酸碱）

• 推荐更换压差：0.25MPa，极限压差 0.35MPa

• 流向主流：外进内出（杂质截留在外层，纳污容量更大）
